Vroeger
01 · 2014, DIY-start

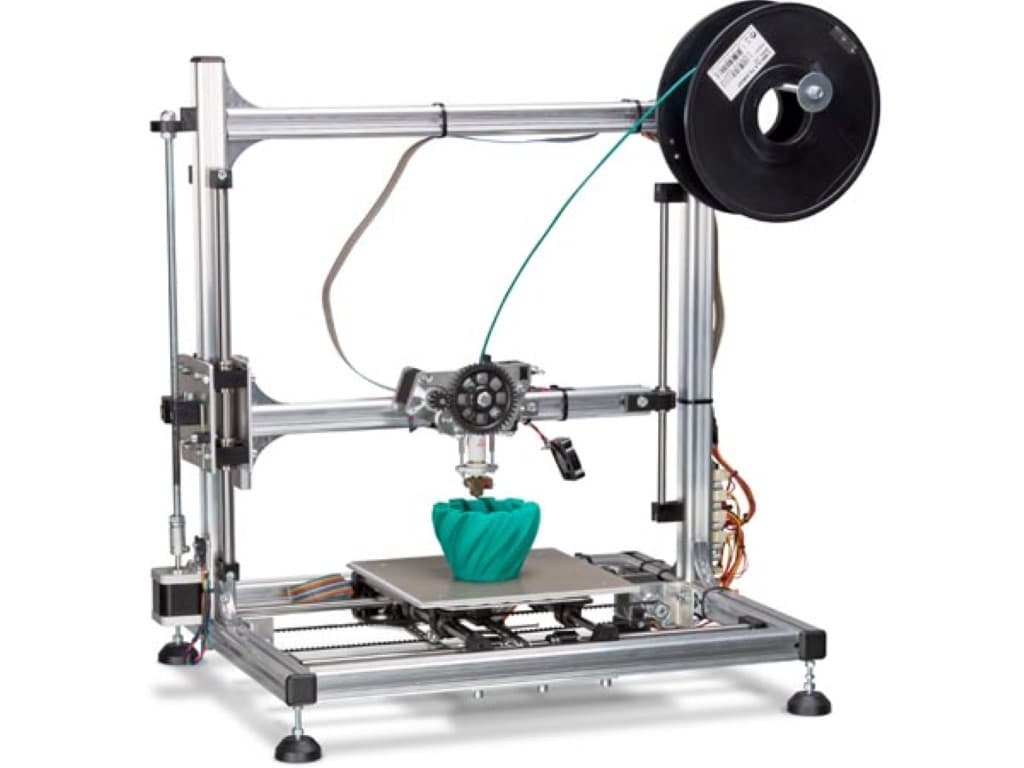

Velleman K8200
- Volume
- 200 × 200 × 200 mm
- Extruder
- Single, direct drive
- Bed
- Verwarmd bed — plakband toch nog nodig voor betere adhesie
Belgisch bouwpakket. Eerste kennismaking met de wereld van FDM.
proces
Tekenen, testen, printen.
Elk stuk begint als een 3D-tekening in CAD en eindigt laag per laag in filament. Daartussen zit de test-fase: try-out prints om zeker te zijn dat maten, tolerances en pasvorm kloppen voordat de productieprint plaats vindt.
tekenen
De weg door CAD-programma's.
In 2014 begon ik met SketchUp — toen nog met de gratis versie die je zonder Pro-abonnement kon downloaden. Sindsdien zijn er verschillende programma's gepasseerd, elk met zijn eigen sterkte.
Vroeger
01 · 2014, start
SketchUp
Toen nog met de gratis versie die je zonder Pro-abonnement kon downloaden. Perfect om mee te beginnen — visueel, snel te leren, ideaal voor eenvoudige geometrische vormen. Het was wat gepuzzel om .STL-bestanden te maken, maar met de juiste plugin kwam dat uiteindelijk toch goed.
Vroeger
02 · tussenstop
Siemens Solid Edge
Anderhalf jaar mee gewerkt om de industriële CAD-workflow te leren kennen: parametrisch modelleren, assemblies, ingenieurstekeningen. Professioneel gereedschap, gericht op mechanische engineering.
Vroeger
03 · verkenning
Herorientatie
Na Solid Edge een langere zoektocht naar het juiste hoofdgereedschap. Getest met Fusion 360, Blender, Tinkercad, OpenSCAD, FreeCAD en MoI3D — elk met eigen sterktes, maar geen die volledig klikte. Uiteindelijk is het Plasticity geworden.
In gebruik
04 · huidig
Plasticity
Modern NURBS-based CAD, geoptimaliseerd voor product-design en freeform vormen. Ideaal voor organische, sculpturale stukken die vloeiend moeten voelen in de hand. Puur NURBS — geen mesh-modeling.
In gebruik
05 · huidig
Rhino
Een dijk van software die zowel NURBS als mesh aankan — voor precisie-werk, complexe geometrie en wanneer mesh-manipulatie nodig is. Niet zo intuïtief als Plasticity, maar met een dieper repertoire. De twee vullen elkaar aan.
iteratie
Test eerst, print dan.
Bij een eigen ontwerp of custom klantenwerk print ik nooit meteen de definitieve versie. Elke print start met try-out stukken: vereenvoudigde of deel-versies waarmee ik maten, tolerances en pasvorm controleer. Dat kost wat filament, maar bespaart veel frustratie later. Pas als een try-out slaagt, laat ik het definitieve exemplaar in de gekozen kleur en materiaal printen.
- 01
Ontwerp in CAD
Idee wordt tekening in Plasticity of Rhino, afhankelijk van of het freeform of precisiewerk is.
- 02
Slice naar G-code
3D-model wordt gesegmenteerd in lagen. Materiaal, laaghoogte, wanddikte en support-structuren worden hier bepaald.
- 03
Try-out print
Vereenvoudigde of deel-versie geprint om tolerances, pasvorm en detail te controleren. Kost weinig filament, bespaart veel frustratie.
- 04
Aanpassen
CAD-bestand wordt geïtereerd op basis van wat de try-out leert. Soms één aanpassing, soms drie.
- 05
Productieprint
In de gekozen kleur en materiaal, op de printer die het best past bij het volume en de detailgraad.
printers
Elke opstap een leermoment.
Sinds 2014 zijn er heel wat printers door het atelier gepasseerd. Van single-extruder DIY-machines naar dual-extruder professionele setups tot moderne high-speed core-XY printers met multi-material AMS. Hieronder de volledige lijn — inclusief wat nog op het verlanglijstje staat.
Vroeger
02 · opgroei

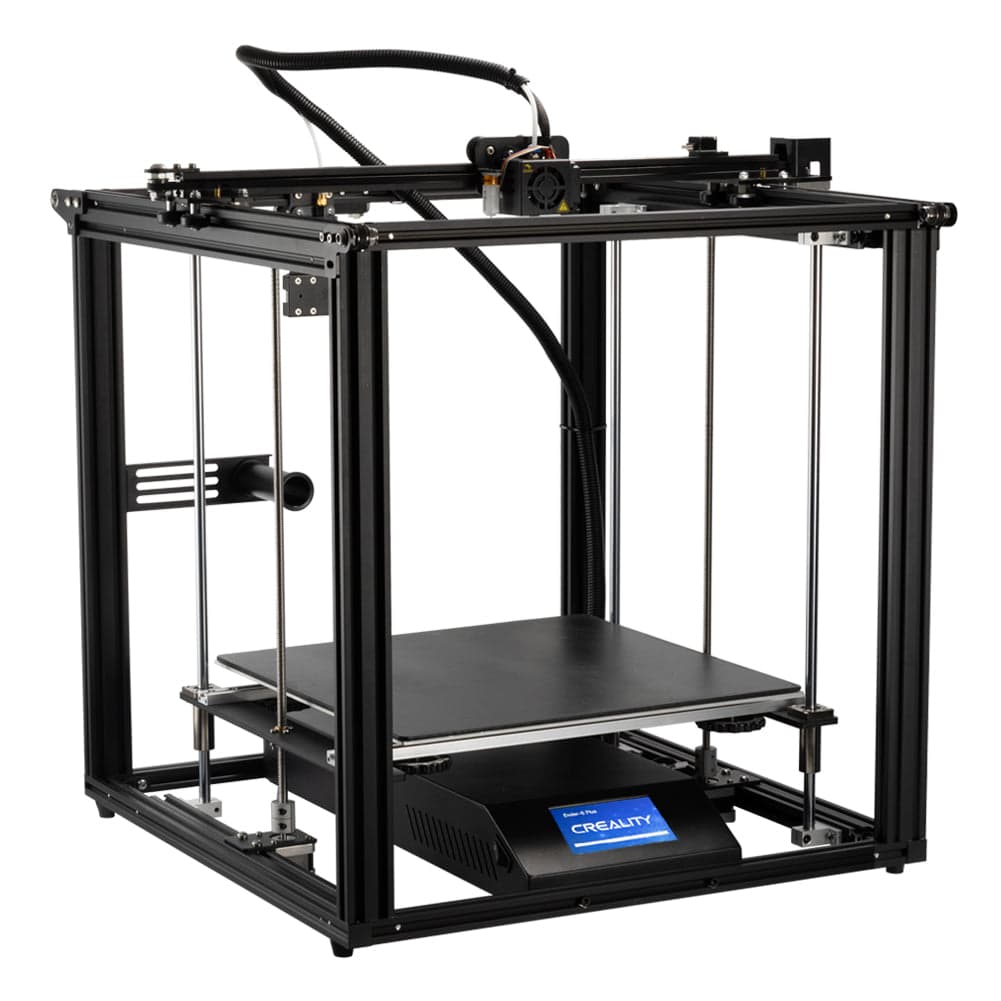

Creality Ender 5 Plus
- Volume
- 350 × 350 × 400 mm
- Extruder
- Single, bowden
- Bed
- Heated glass bed
- ›Silent stepper drivers
- ›Filament runout sensor
Groot bouwvolume, budget-vriendelijk, maar traag naar hedendaagse standaarden.
Vroeger
03 · professionele stap

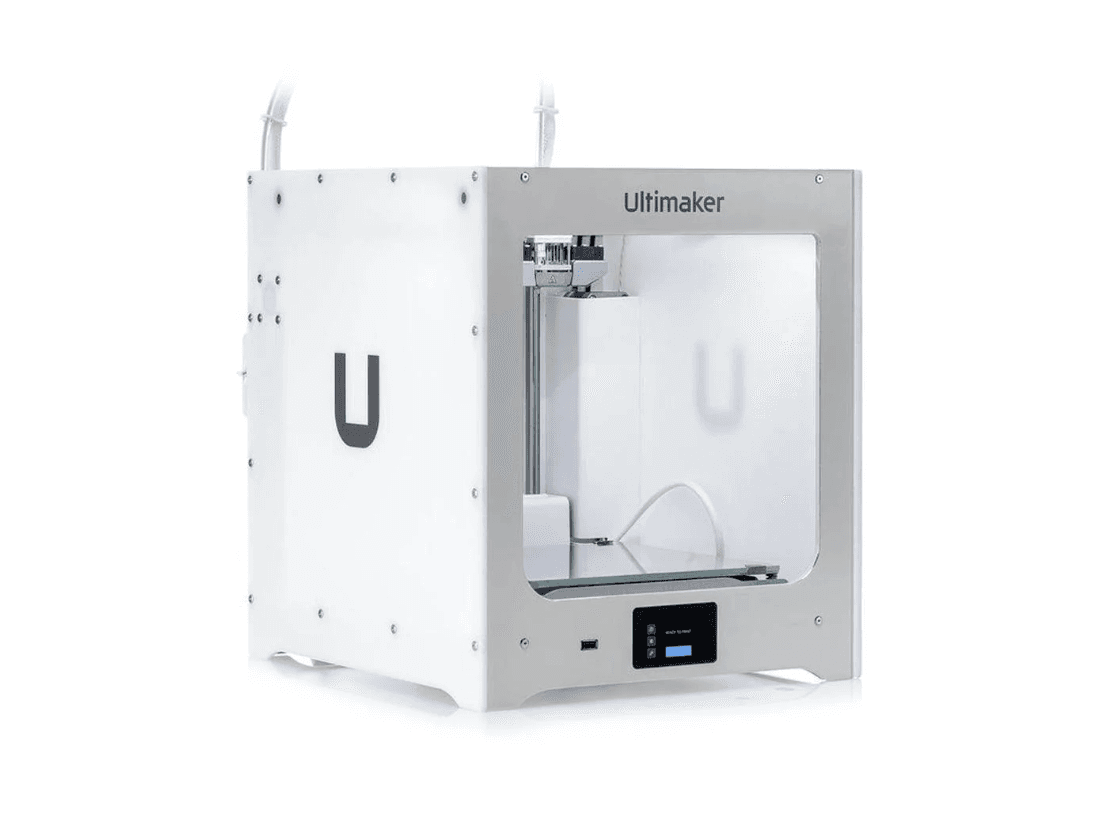

Ultimaker 2+ Connect
- Volume
- 223 × 220 × 205 mm
- Extruder
- Single, verwisselbare print core
- Bed
- Heated glass
- ›WiFi connectivity
- ›Cura profielen out-of-the-box
Nederlandse kwaliteit. Betrouwbaarheid boven snelheid.
Vroeger
04 · extra hoogte

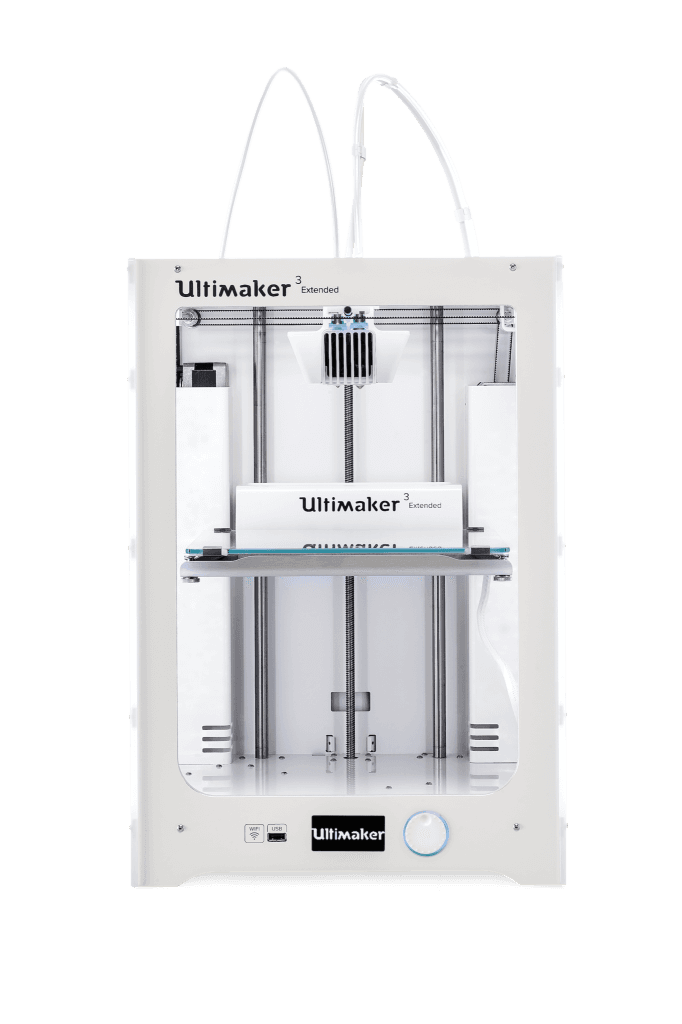

Ultimaker 3 Extended
- Volume
- 215 × 215 × 300 mm
- Extruder
- Dual — 2 print cores
- Bed
- Heated glass, auto-leveling
- ›Ondersteuning met PVA/BVOH
- ›Advanced material handling
In gebruik
05 · huidig — 2 stuks

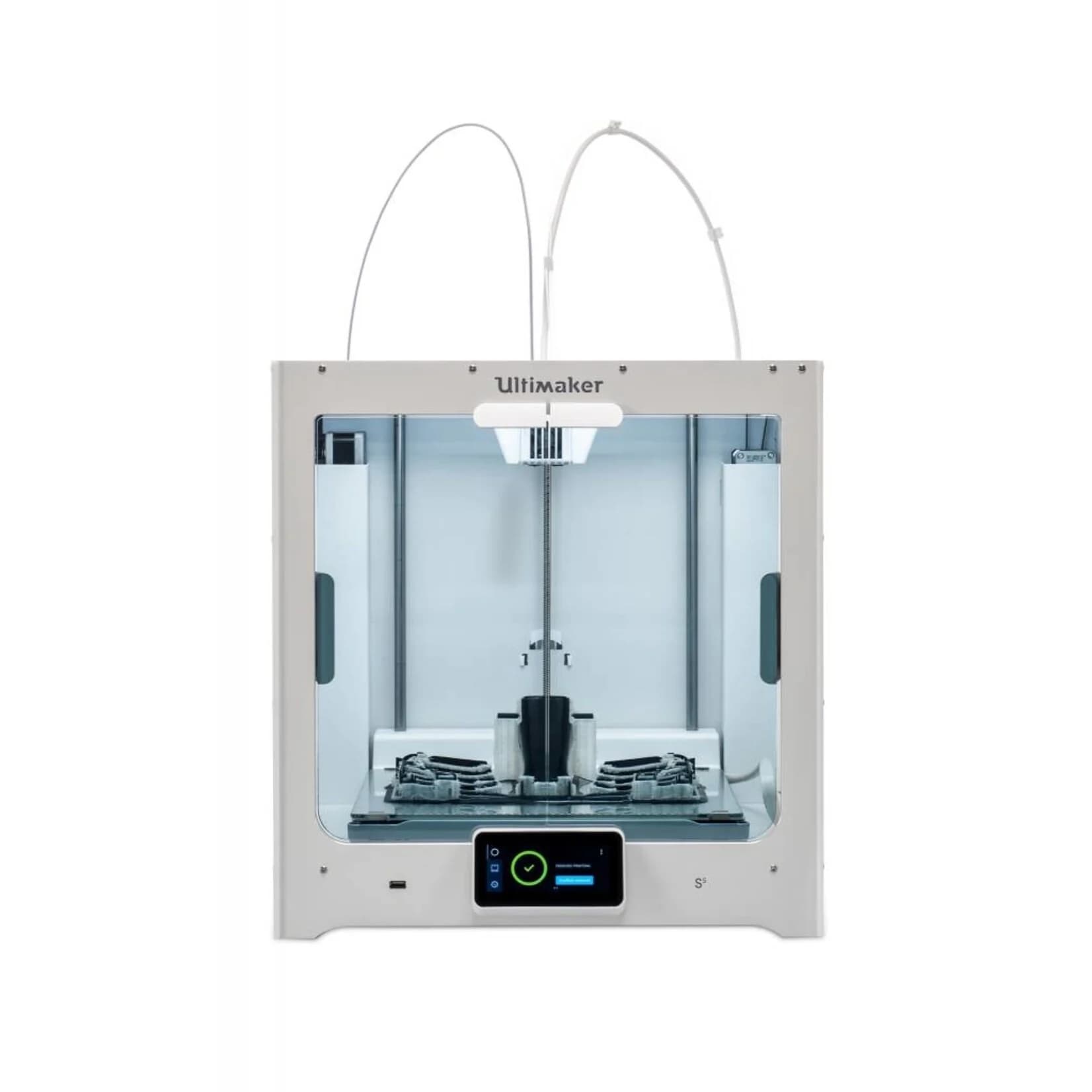

Ultimaker S5
- Volume
- 330 × 240 × 300 mm
- Extruder
- Dual — 2 print cores
- Bed
- Heated glass, auto-leveling
- ›Ondersteuning materiaal via tweede extruder
- ›Professioneel betrouwbare printer
De workhorses van het atelier. Twee identieke machines = parallel printen van grotere batches.
In gebruik
06 · huidig — nieuwste aanwinst

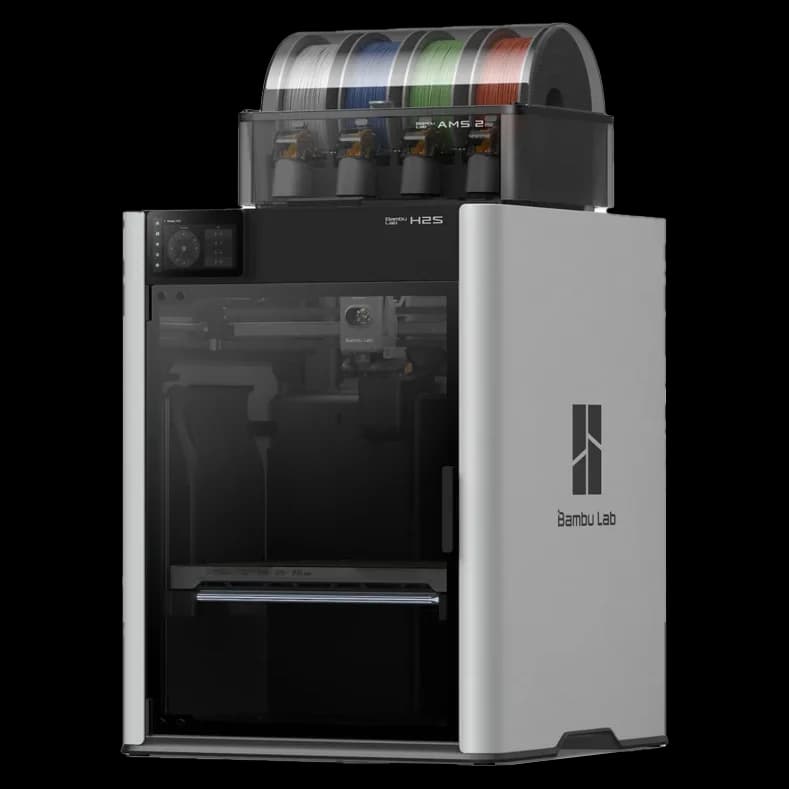

Bambu Lab H2S + AMS
- Volume
- Groot bouwvolume, core-XY architectuur
- Extruder
- High-flow hotend, tot 20 000 mm/s² acceleratie
- Bed
- Actively heated + auto-leveling
- ›AMS: automatic material system — tot 4 materialen tegelijk
- ›Ingesloten kamer voor temperatuur-stabiel printen
- ›Multi-color en multi-material workflows
- ›Aanzienlijk sneller dan de Ultimakers
Een generatiesprong: dezelfde print, maar 3× tot 5× sneller.
Wishlist
07 · wishlist
Bambu Lab H2D
Bijna identiek aan de H2S, maar met dual print head — twee materialen simultaan zonder wachtsloten tussen kleurwissels. Staat op het verlanglijstje, nog niet in huis.
beeld
Toen en nu.
Een blik in het atelier — van de allereerste prints in 2014 tot recente timelapses op de Bambu Lab.

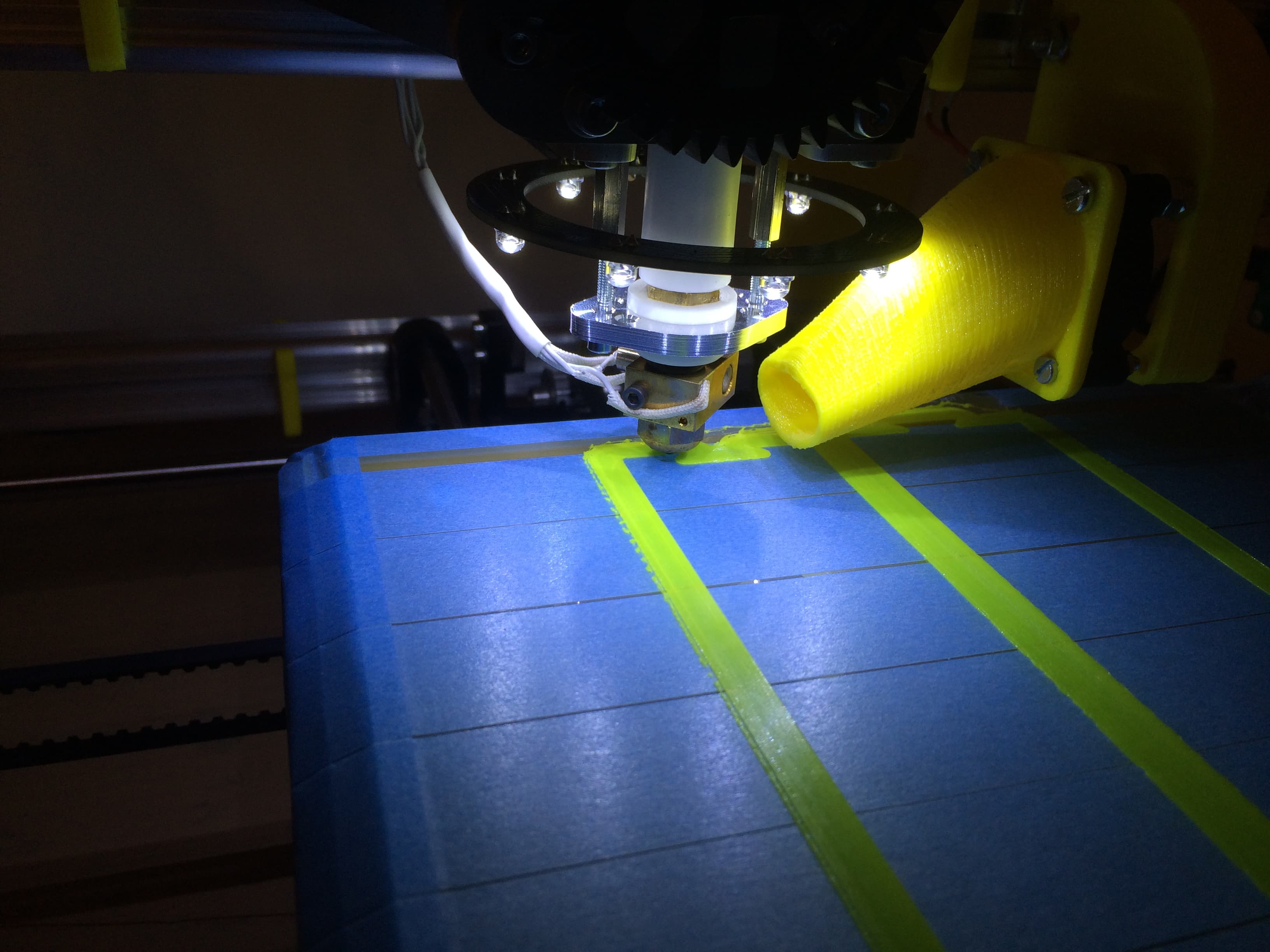

2014 · Velleman K8200
Een van de eerste prints. Ondanks het verwarmde bed nog plakband op de plaat voor extra adhesie.
Video · Velleman K8200 in actie
Een van de allereerste prints, geen versnelling. De hotend bouwt laag na laag op.
Timelapse · Bol op moer M8
Laag na laag opbouwen — 4× versneld. Bambu Lab H2S in actie.
Timelapse · Garmin Catalyst case
Het bakje ontstaat rondom de holle vorm van het toestel.
Timelapse · Deksel Catalyst case
Het deksel als tweede deel van dezelfde print-serie.
